同拓管件 · 产品介绍

同拓管件,以过硬的质量为根本,以良好的信誉求发展

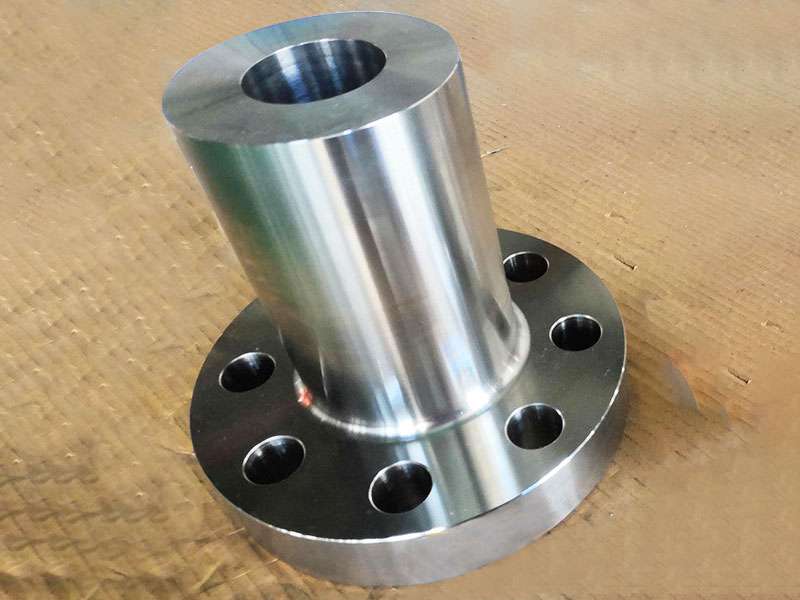

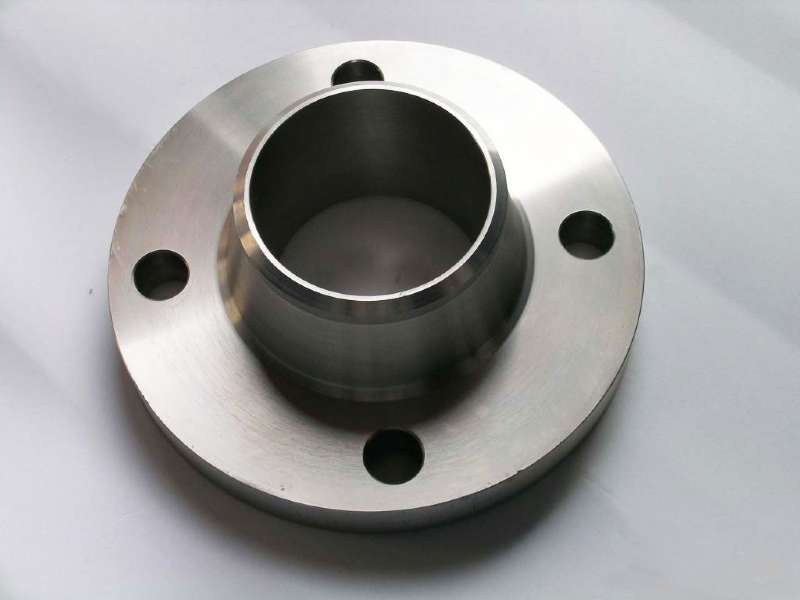

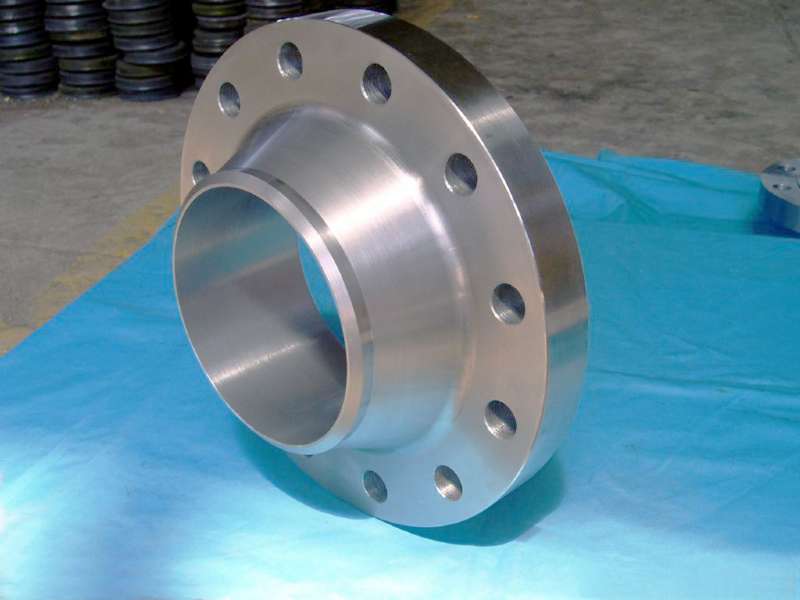

整体法兰
  • 产品类别:

    > 法兰系列 > 整体法兰

  • 应用领域:

    工业蒸气管网

  • 连接方式:

    焊接连接

  • 产品品牌:

    河北同拓管道设备有限公司

  • 产品说明:

    整体法兰属于化工部法兰标准体系,是化工部法兰(又称HG法兰)其中的一种表现形式。整体法兰又叫长径法兰,英文名称为integral flange。在国内各个标准之中,简用IF来表示整体法兰,是带有一个锥形截面颈的法兰。 整体法兰是使管子与管子相互连接的零件,连接于管端。整体法兰上有孔眼,螺栓使两

  • 咨询热线:

    15076753444

  • 整体法兰属于化工部法兰标准体系,是化工部法兰(又称HG法兰)其中的一种表现形式。整体法兰又叫长径法兰,英文名称为integral flange。在国内各个标准之中,简用IF来表示整体法兰,是带有一个锥形截面颈的法兰。 整体法兰是使管子与管子相互连接的零件,连接于管端。整体法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。材质有碳钢、不锈钢、合金钢等。在国内各个标准之中,用IF来表示整体法兰。多用于压力较高的管道之中。生产工艺一般为铸造。 整体法兰多用于压力较高的管道之中,一般为突面(RF),如果在易燃、易爆、高度和极度危害的使用工况之中,则可以选用除了RF面之外的凸凹面(MFM)及榫槽面(TG)的密封面的形式。

    整体法兰是一种法兰的连接方式。也是属于带颈对焊钢制管法兰的一种。材质有碳钢、不锈钢、合金钢等。在国内各个标准之中,用IF来表示整体法兰。多用于压力较高的管道之中。生产工艺一般为铸造。

    带颈对焊法兰和整体法兰都是采用对焊的焊接方式,都有一个长颈,如何从外观尺寸与用途上区别带颈对焊法兰和整体法兰呢?从外观上来看,整体法兰管端比对焊法兰管端厚,整体法兰内径除PN1.6MPa、DN450以上外其余均与公称通径相同。整体法兰的颈部高度高了,壁厚的厚度也相对厚了,带颈法兰参照标准可以明显的看出来。 从应用上来看,整体法兰是跟设备连在一起的法兰,如阀门上的法兰,这个法兰与阀门是一个整体,不是通过焊接连接上的。整体法兰多用在设备的制造中,在管道设计中几乎不采用。而带颈对焊法兰是和阀门,泵等设备连接时候配套使用的,焊接到管道上的,其尾部接口尺寸与相应的管道的外径、壁厚一致,可直接对焊连接。
